- Артикул 14131
- Длина, мм 4000
- Ширина, мм 450
- Высота, мм 700
- Вес, кг 2500
- Артикул 14132
- Длина, мм 4600
- Ширина, мм 450
- Высота, мм 700
- Вес, кг 2870
- Артикул 14128
- Длина, мм 2500
- Ширина, мм 250
- Высота, мм 400
- Вес, кг 630
- Артикул 14129
- Длина, мм 2900
- Ширина, мм 250
- Высота, мм 400
- Вес, кг 730
- Артикул 14130
- Длина, мм 3400
- Ширина, мм 250
- Высота, мм 400
- Вес, кг 850
- Артикул 14125
- Длина, мм 4400
- Ширина, мм 400
- Высота, мм 500
- Вес, кг 2200
- Артикул 14126
- Длина, мм 4900
- Ширина, мм 400
- Высота, мм 600
- Вес, кг 2940
- Артикул 14127
- Длина, мм 5400
- Ширина, мм 400
- Высота, мм 600
- Вес, кг 3240
- Артикул 14122
- Длина, мм 2900
- Ширина, мм 200
- Высота, мм 300
- Вес, кг 430
- Артикул 14124
- Длина, мм 3900
- Ширина, мм 400
- Высота, мм 500
- Вес, кг 1950
- Артикул 14121
- Длина, мм 2400
- Ширина, мм 200
- Высота, мм 300
- Вес, кг 360
- Артикул 14123
- Длина, мм 3400
- Ширина, мм 200
- Высота, мм 300
- Вес, кг 510
- Артикул 14120
- Длина, мм 2100
- Ширина, мм 200
- Высота, мм 300
- Вес, кг 330
Доборные балки применяются при сборке железобетонных коллекторных и тепловых камер. Это один из ключевых элементов верхней части конструкции: он размещается по периметру стеновых блоков и служит опорой для плиты перекрытия. Балки обеспечивают равномерное распределение нагрузки, геометрическую устойчивость и возможность монтажа плиты без смещения или перекоса.

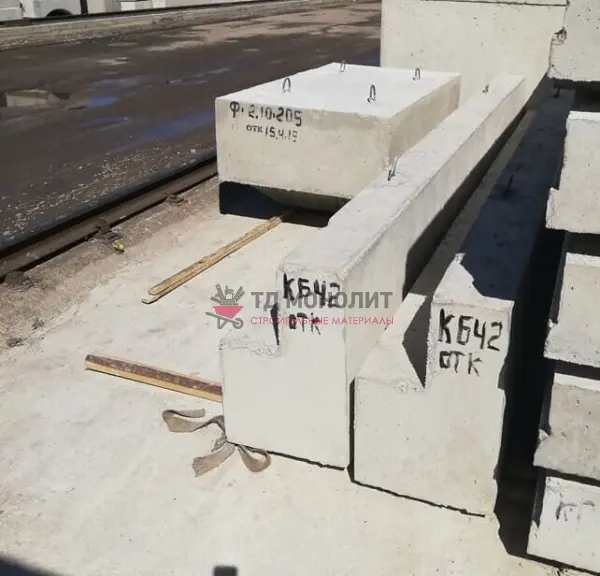

Конструктивно доборная балка — это массивный ЖБИ-элемент прямоугольного сечения, армированный внутри и рассчитанный на восприятие как вертикальных, так и горизонтальных усилий. Её используют не только в тепловых камерах, но и в смотровых колодцах, распределительных узлах инженерных сетей, насосных и дренажных шахтах.
Характеристики и особенности
- Материал: тяжёлый бетон с высокой плотностью и морозостойкостью.
- Армирование: стальной каркас из продольной и поперечной арматуры, рассчитанный на восприятие точечной и распределённой нагрузки.
- Габариты: длина и сечение варьируются в зависимости от серии камеры и типа плиты покрытия. От 2100 до 5400 мм по длине.
- Форма: прямоугольный блок с ровными опорными гранями и закладными монтажными петлями. В некоторых моделях могут быть выборки или углубления под сопряжение с плитой.
- Вес: от 330 до 3240 кг, зависит от длины и толщины.
- Совместимость: используется с плитами перекрытия и стеновыми блоками типовой серии — чаще всего в тепловых камерах серий ТК, КК, КП и др.
- Назначение: формирует жёсткое опорное кольцо по периметру камеры, не даёт стенам расходиться при нагрузке сверху.
Для чего используются
Доборные балки устанавливаются по верхнему краю стеновых блоков камеры. Они:
- служат опорой для плиты перекрытия;
- компенсируют возможные отклонения в геометрии стен и подгоняют посадку плиты;
- перераспределяют вес верхней части конструкции по всему периметру, уменьшая локальную нагрузку;
- повышают общую жёсткость камеры, особенно при эксплуатации под нагрузкой (в т.ч. под проезжей частью);
- позволяют смонтировать плиту с люком точно по центру, независимо от размеров стены.
Их применение особенно важно при строительстве тепловых камер, где сверху устанавливаются тяжёлые элементы или где камера будет частично засыпана грунтом. В колодцах с плитами нестандартной формы доборные балки позволяют выровнять уровень и обеспечить ровную горизонтальную опору под перекрытие.
Как изготавливаются
Доборные балки отливаются на бетонных заводах в закрытых формах. На дно формы укладывается арматурный каркас — он формируется с учётом усилий, которые балка будет воспринимать при эксплуатации. Далее форма заливается тяжёлым бетоном с обязательной виброобработкой для уплотнения.
После заливки изделия выдерживаются до набора прочности. В зависимости от технологии — в пропарочной камере или естественным способом. Готовые балки извлекаются, маркируются, проходят визуальный и геометрический контроль.
Если предусмотрены монтажные петли — они закладываются в процессе формовки. Также возможна обработка торцов или фасок для точной стыковки со стеновыми блоками. По заказу возможны балки с усиленными ребрами, нестандартной длиной или встроенными закладными элементами.
Условия заказа и доставки
ТД «Монолит» поставляет доборные балки для тепловых камер и колодцев в стандартных и индивидуальных исполнениях. В наличии — типовые модели под плиты покрытия и стеновые блоки. Подберём нужную конфигурацию под конкретную серию камеры и условия монтажа.
Минимальная сумма заказа — от 10 000 рублей. Изделия можно забрать со склада или оформить доставку на объект. Привезём своим транспортом — в том числе с разгрузкой. Отправка в регионы — через транспортные компании. Работаем с частными клиентами и подрядчиками. Поможем рассчитать количество, уточним совместимость и сроки поставки.
