Установка резьбовой заклепки: пошаговое руководство

Принцип работы прямой: крепеж вставляют в просверленное отверстие и деформируют специальным инструментом. Стенки заклепки расплющиваются с обратной стороны панели и плотно зажимают материал между буртиком и деформированной юбкой. Внутри остается метрическая резьба — готовый узел для болта или шпильки.

Область применения охватывает автомобильные кузовные работы, монтаж вентиляционных систем и воздуховодов, сборку металлических стеллажей, крепление оборудования на тонких профилях. Крепеж работает с металлом, пластиком и стеклопластиком толщиной от 0,5 мм.

Заклепки выпускают из трех материалов: алюминия, стали и нержавеющей стали. Алюминиевые подходят для легких конструкций и цветного металла, стальные рассчитаны на высокие нагрузки, нержавеющие применяют во влажной среде и на открытом воздухе. По форме тела различают цилиндрические и шестигранные вставки — шестигранник не проворачивается при затяжке болта, что важно для узлов с частым демонтажом.

По конфигурации буртика крепеж бывает с плоским, потайным и широким фланцем. Плоский — универсальный вариант для большинства задач. Потайной утапливается заподлицо с поверхностью, когда нет места для выступающего фланца. Широкий буртик увеличивает опорную площадь и снижает давление на мягкие материалы: пластик или тонкий алюминиевый лист.

Инструменты и материалы для установки

Ручной заклепочник под резьбовые вставки подходит для монтажа небольших партий крепежа диаметром до М6. Его рабочий механизм отличается от обычного клепального пистолета: резьбовой шток вкручивается в заклепку, а затем тянет ее тело, деформируя стенки. Гладкий стержень для этого не годится.

Для регулярных работ или установки крупного крепежа — М8 и выше — ручной инструмент требует значительных физических усилий. В таких случаях используют пневматический или аккумуляторный заклепочник. Пневматика работает от компрессора и подходит для стационарных условий. Аккумуляторный инструмент мобильнее, но стоит дороже.

Сверло подбирают по наружному диаметру тела заклепки, а не по резьбе. Сверла серии HSS по металлу дают чистый рез без задиров на кромках — это важно для точной посадки. Перед работой проверяйте диаметр штангенциркулем: разброс в 0,3–0,5 мм между номинальным и реальным диаметром сверла встречается даже у качественного инструмента.

Скорость сверления влияет и на качество отверстия, и на ресурс инструмента. Базовое правило: чем больше диаметр сверла, тем ниже должны быть обороты. На высоких оборотах крупное сверло перегревает кромку, теряет заточку и дает рваный срез с заусенцами. При работе с нержавеющей сталью дополнительно используйте охлаждающую жидкость или сверлильное масло — нержавейка при сухом резании быстро наклепывается, что ведет к поломке инструмента. Конкретные значения оборотов производители сверлильного оборудования указывают в таблицах подач и скоростей для каждой группы материалов.

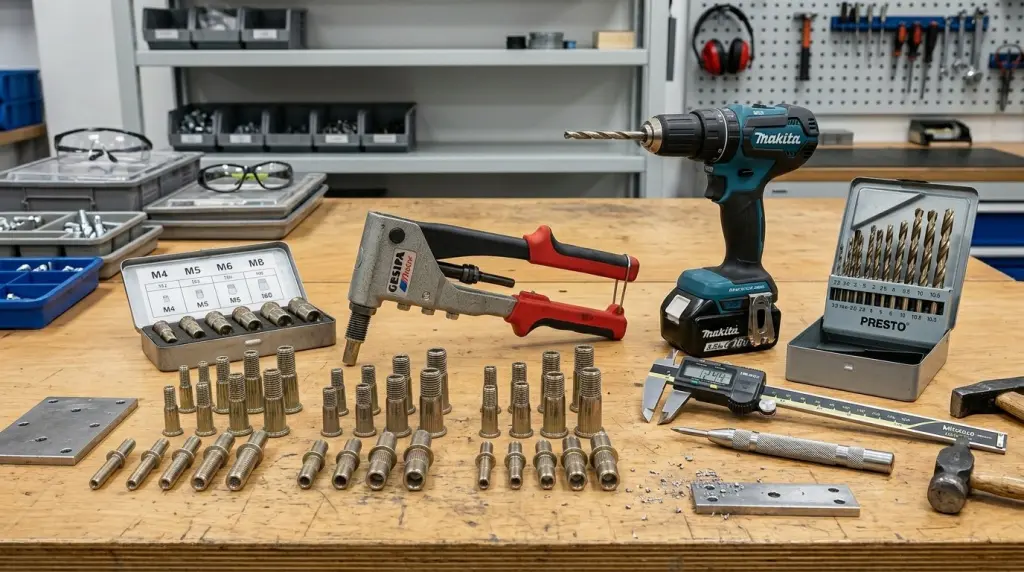

Для установки резьбовой заклепки потребуется:

• заклепочник для резьбовых вставок — ручной, пневматический или аккумуляторный;
• дрель или сверлильный станок;
• сверла по металлу серии HSS с диаметром под конкретный типоразмер крепежа;
• штангенциркуль для контроля диаметра просверленного отверстия;
• кернер для точной разметки под сверление;
• монтажная паста или машинное масло при работе с нержавеющим крепежом.

Как выбрать резьбовую заклепку

Чтобы подобрать подходящее изделие, рекомендуется обращать внимание на три параметра:

1. Диаметр резьбы. Он должен совпадать с болтом, который планируется вкручивать.
2. Диапазон допустимой толщины материала. Производители указывают его в технических таблицах — выбирайте заклепку, у которой толщина вашей детали попадает в середину диапазона, а не на его границу.
3. Условия эксплуатации. Нержавеющая сталь А2 подходит для влажных помещений, А4 используется для прямого контакта с морской водой или агрессивными средами.

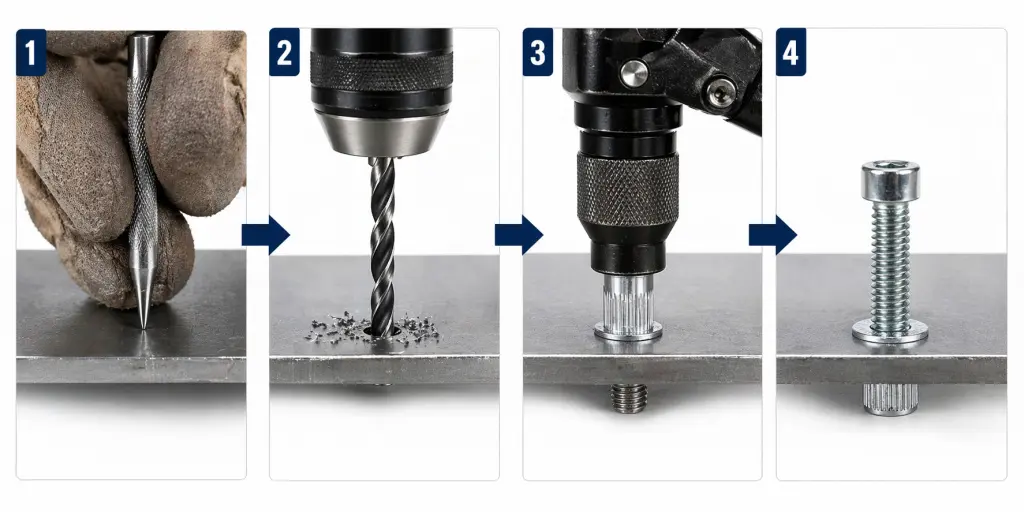

Пошаговая инструкция по установке

Подготовка места установки

Точная разметка предотвращает перекос заклепки еще до сверления. Кернер предпочтительнее маркера: точечное углубление фиксирует сверло на старте и не дает ему уйти в сторону. Если поверхность скользкая или деталь тонкая, под заготовку подкладывают деревянный брусок.

Диаметр отверстия — самый критичный параметр подготовки. Он должен быть на 0,1–0,2 мм больше наружного диаметра тела заклепки: такой допуск обеспечивает плотную посадку без люфта и позволяет буртику ровно лечь на поверхность. Точные значения для каждого типоразмера указаны в технической документации производителя — не полагайтесь на память, сверяйтесь с таблицами.

Сверление ведут строго перпендикулярно поверхности. Угловое отклонение даже в 3–5° приводит к тому, что буртик не прилегает к плоскости, а соединение теряет часть расчетной прочности. После сверления зачищают края отверстия от заусенцев — металлические выступы мешают плотной посадке и могут повредить буртик при запрессовке.

Если вы используете заклепку с потайным буртиком, одного сверления недостаточно. Под такой крепеж делают зенкование: конусное углубление, в которое фланец утапливается заподлицо с поверхностью. Угол зенкования стандартный — 90°. Глубину подбирают так, чтобы буртик не выступал над плоскостью детали, но и не уходил ниже нее: в обоих случаях соединение теряет опорную площадь.

Установка заклепки

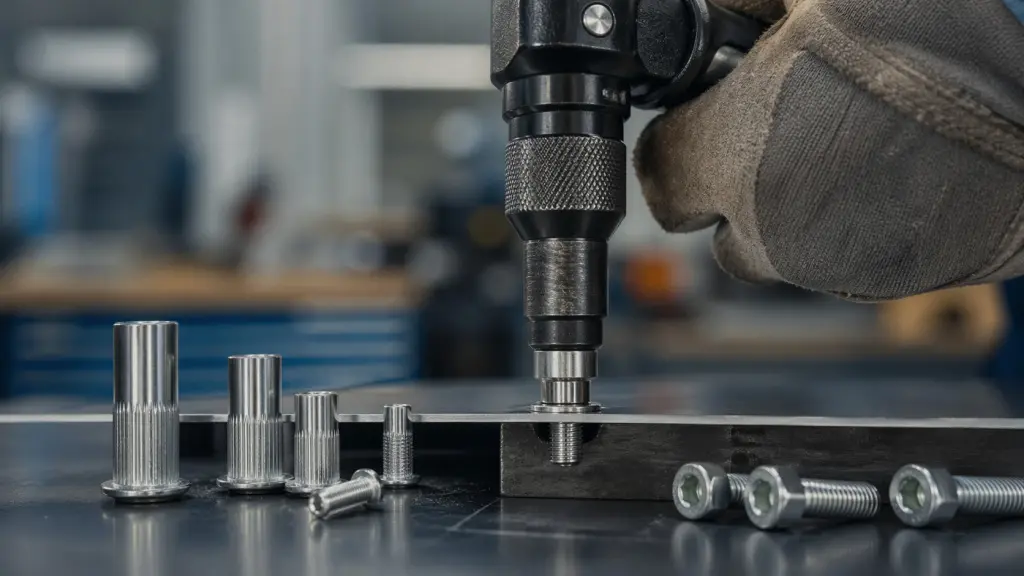

Перед монтажом убедитесь, что шток заклепочника соответствует резьбе крепежа. Инструмент комплектуется сменными наконечниками под разные размеры: М3, М4, М5, М6, М8. Накрутите заклепку на шток до упора, затем вставьте крепеж в отверстие — буртик должен плотно лечь на поверхность детали.

Держите инструмент строго перпендикулярно панели и сделайте рабочий ход: сожмите рукоятки или нажмите курок пневматического инструмента. Шток тянет тело заклепки, стенки деформируются с обратной стороны и охватывают материал. После деформации открутите шток против часовой стрелки до полного освобождения.

При работе с нержавеющими заклепками наносите каплю монтажной пасты на резьбу штока перед каждой установкой. Нержавеющая сталь под нагрузкой склонна к задиранию при трении металла о металл — без смазки шток прихватывает к крепежу, и инструмент требует разборки.

Проверка надежности

Начинайте с визуального осмотра. Буртик должен плотно прилегать к поверхности без зазоров и перекоса. Деформированная юбка с обратной стороны должна равномерно охватывать периметр отверстия — односторонняя деформация указывает на неперпендикулярную установку или несоответствие диаметров.

Механическая проверка: попробуйте покачать заклепку рукой. Люфт в любом направлении означает либо избыточный диаметр отверстия, либо недостаточную деформацию. Такой крепеж нужно заменить: затяжка болта ситуацию не исправит, а со временем соединение разболтается сильнее.

Финальный тест: вкрутите болт нужного диаметра и затяните с расчетным моментом. Резьба должна работать плавно, без заеданий. Если при затяжке заклепка начинает проворачиваться — отверстие было слишком большим или вместо цилиндрической вставки следовало выбрать шестигранную.

Частые ошибки при установке

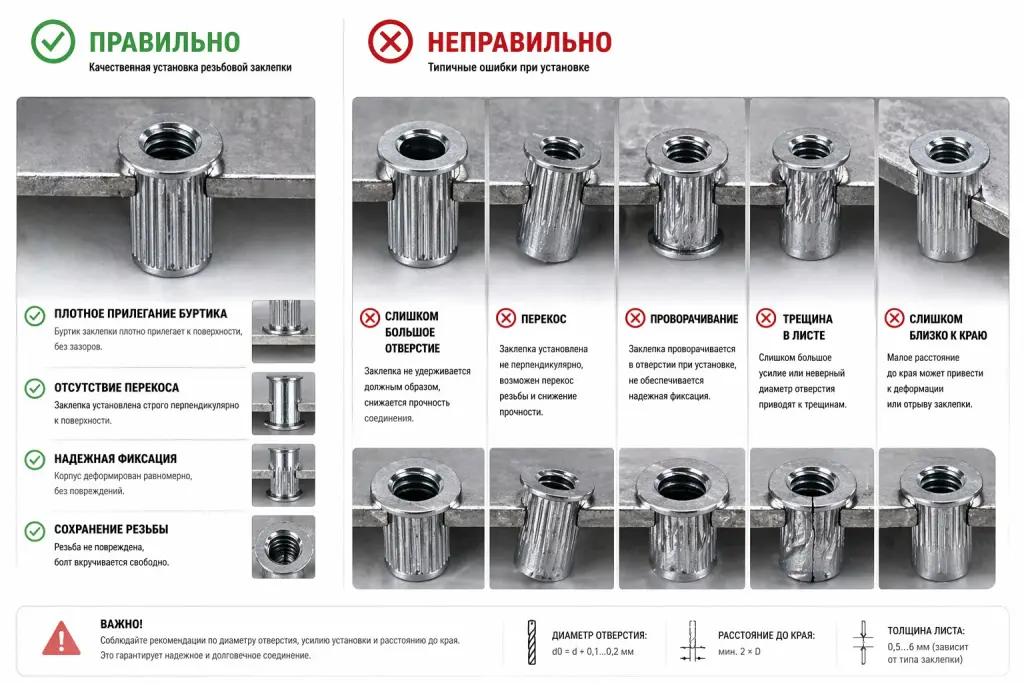

Большинство проблем при монтаже резьбовых заклепок возникают из-за неверного подбора расходников или нарушения геометрии сверления. Чтобы конструкция качественно выполняла свою функцию, избегайте следующих ошибок:

• Неправильный диаметр отверстия. Если оно больше нормы — заклепка будет болтаться,  деформируется и встанет с перекосом. Заниженный диаметр — крепеж не войдет без повреждения буртика. Проверяйте диаметр штангенциркулем, не полагайтесь только на маркировку сверла.
• Перетяжка крепежа. Избыточное усилие разрушает внутреннюю резьбу или трескает тело заклепки — особенно при работе с алюминиевыми вставками в тонком металле. Признак перетяжки: шток не выкручивается или выходит с трудом.
• Несоответствие длины допустимой толщине материала. Слишком короткая вставка не деформируется полностью, слишком длинная — деформируется неравномерно и не создает нужного зажима. Диапазон допустимой толщины — обязательный параметр при подборе, не игнорируйте его.
• Конфликт материалов. Стальная заклепка в алюминиевой панели образует гальваническую пару. Контактная коррозия разрушает соединение через несколько сезонов эксплуатации. Для алюминиевых конструкций используйте алюминиевые или нержавеющие вставки.
• Недостаточное расстояние от отверстия до края детали. Расстояние от центра отверстия до ближайшей кромки должно быть не менее двух диаметров крепежа. При меньшем отступе деформирующаяся юбка заклепки разрывает или выгибает кромку — соединение разрушается уже при первой нагрузке. На тонком металле толщиной до 1 мм запас увеличивают до трех диаметров.
• Работа с нержавеющим крепежом без смазки. Нержавеющая сталь при трении под нагрузкой схватывается сама с собой — шток намертво прихватывает к заклепке, после чего инструмент требует разборки. Монтажная паста или машинное масло на резьбе штока полностью устраняют эту проблему.

Заключение

Три условия определяют надежность резьбового соединения: правильно подобранный диаметр отверстия, совместимые материалы крепежа и конструкции, перпендикулярная установка. Пренебрежение любым из них ведет к замене крепежа или переделке узла.

После каждой установленной заклепки проводите визуальный осмотр и тестовое вкручивание болта — на это уходит не больше 30 секунд, зато брак выявляется до финальной сборки, а не после. Держите рядом штангенциркуль и сверяйте диаметры с таблицами производителя: это избавит от большинства ошибок еще на этапе подготовки.
