Таблицы с разрушающими нагрузками для болтов в строительстве

Что такое разрушающая нагрузка?

Разрушающая нагрузка (предельная несущая способность) — это усилие растяжения, при котором болт теряет целостность: происходит разрыв стержня, срыв резьбы или пластическая деформация, исключающая дальнейшую эксплуатацию. Измеряется в килоньютонах (кН) или килограмм-силах (кгс).

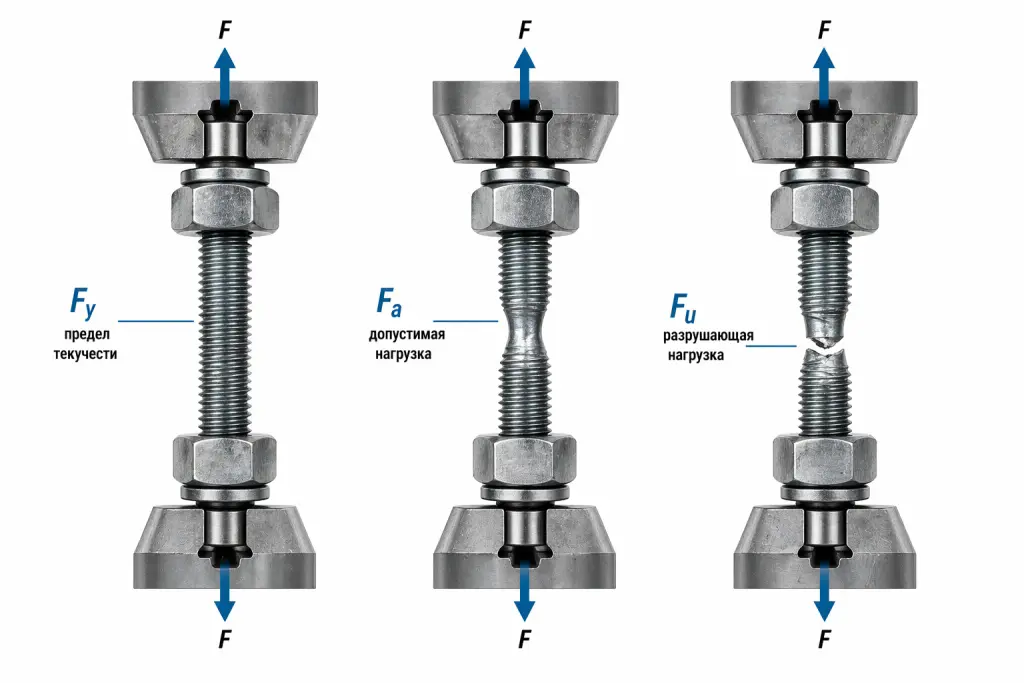

Для инженера важно различать три величины:

• Разрушающая нагрузка (Fᵤ) — абсолютный предел, при котором происходит отказ.
• Предел текучести (Fᵧ) — усилие, после которого начинается необратимая деформация.
• Допустимая нагрузка (Fₐ) — рабочая величина с учетом коэффициента запаса (обычно 1,5–2,5 для ответственных узлов).

Нагрузки на болты зависят от класса прочности, диаметра резьбы, качества материала и условий монтажа. Справочные таблицы болтов формируют на базе испытаний по ГОСТ Р 52627-2006 (аналог ISO 898-1), где фиксируют минимальные значения временного сопротивления разрыву для каждой группы крепежных изделий.

Расчет ведется не по номинальному диаметру, а по площади сечения резьбы (Aₛ). Этот параметр учитывает уменьшение сечения у впадин витков. Игнорирование Aₛ и использование площади гладкого стержня завышает несущую способность на 15–20 %, что критично для несущих узлов. Табличные значения относятся к статическому осевому растяжению. При комбинированных воздействиях (срез, изгиб, динамические нагрузки) требуется дополнительный расчет с учетом коэффициентов концентрации напряжений.

Как использовать таблицы с разрушающими нагрузками?

Проектирование соединений с применением справочных данных требует последовательного подхода. Следуйте алгоритму:

1. Определите тип нагружения узла: чистое растяжение, срез, комбинированное воздействие.
2. Рассчитайте максимальное рабочее усилие с учетом коэффициентов перегрузки и динамичности.
3. Выберите класс прочности болта, исходя из требуемого запаса надежности (для несущих конструкций — не ниже 8.8).
4. По таблице найдите минимальный диаметр, обеспечивающий Fᵤ > Fраб × коэффициент запаса.
5. Сверьте условия эксплуатации: температура, коррозионная среда, вибрация — при необходимости примените защитные покрытия или нержавеющие сплавы.
6. Зафиксируйте выбор в спецификации с указанием ГОСТ/ТУ, класса прочности и типа покрытия.

Строительные болты с правильно подобранной несущей способностью исключают простои на объекте и риски при эксплуатации. При работе с таблицами всегда уточняйте источник данных: предпочтительны протоколы испытаний заводов-изготовителей или актуальные редакции нормативных документов.

Контроль затяжки напрямую влияет на фактическую реализацию прочностных характеристик. Момент затяжки рассчитывают по формуле M = K · d · F, где K — коэффициент трения (0,12–0,20 в зависимости от покрытия и смазки), d — номинальный диаметр, F — усилие предварительного натяга. Для фрикционных соединений СП 16.13330 рекомендует применять контроль натяга методом поворота гайки или ультразвуковым измерением относительного удлинения стержня, так как крутящий момент сильно зависит от состояния резьбы и смазки. Для высоконагруженных узлов допустимое отклонение натяга не должно превышать ±10 %.

Перед монтажом обязателен входной контроль партии: выборочная проверка твердости, осмотр резьбы на наличие микротрещин, сверка маркировки головок с паспортом качества. Хранение на объекте требует защиты от осадков и прямого контакта с грунтом. Метизы размещают на деревянных поддонах с гидроизоляционной пленкой. Документальное сопровождение поставки включает сертификаты ТР ТС 014/2011 и протоколы испытаний на растяжение. Это гарантирует прослеживаемость крепежа на весь срок эксплуатации. При передаче на участок инженер фиксирует номера сертификатов в журнале входного контроля, что исключает несанкционированную замену высокопрочных метизов на аналоги пониженного класса. Калибровку динамометрического инструмента проводят перед началом каждой смены с эталонным преобразователем усилия. Погрешность не должна превышать ±4 %. Отсутствие актуальной поверки аннулирует результаты контроля затяжки фрикционных соединений.

Виды болтов и их характеристики

Крепеж для строительства классифицируют по назначению, материалу и механическим свойствам. Ниже — основные группы с ориентировочными значениями разрушающих нагрузок для осевого растяжения.

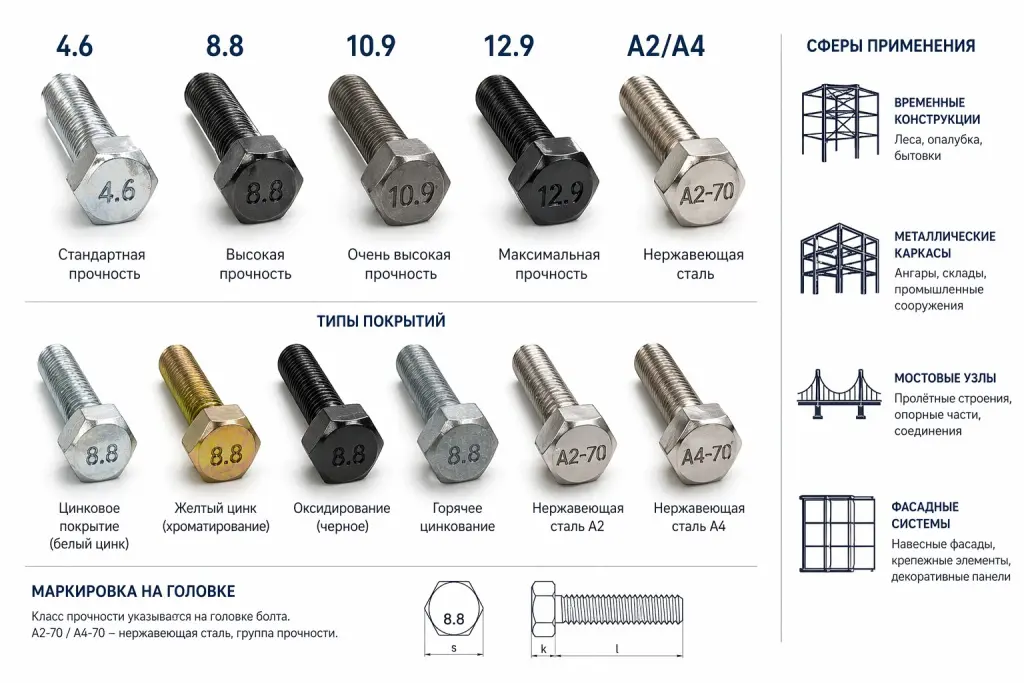

Классы прочности и сферы применения:

• 4.6–5.8 — общестроительный крепеж для временных конструкций, опалубки, лесов; низкая стоимость, умеренная несущая способность.
• 8.8 — основной класс для металлических каркасов, фахверков, анкерных групп; баланс прочности и пластичности.
• 10.9–12.9 — высоконагруженные узлы: крановые пути, мостовые переходы, промышленное оборудование; требуют контроля затяжки.
• A2/A4 (нержавеющие) — объекты с повышенной коррозионной нагрузкой: фасады, кровли, химические производства; прочность аналогична 8.8, но с устойчивостью к среде.

Таблица. Ориентировочные разрушающие нагрузки для болтов с метрической резьбой (осевое растяжение, ГОСТ Р 52627-2006)

Примечание к таблице: значения рассчитаны по формуле Fᵤ = Rₘ × Aₛ. Фактические показатели могут отличаться в зависимости от партии и технологии производства. Всегда запрашивайте паспорт качества и протокол испытаний у поставщика.

Подбор защитного покрытия требует учета технологии нанесения. Горячее цинкование (ГОСТ 9.305) повышает коррозионную стойкость, но для классов 10.9 и выше обязательна водородная отпустка в течение 4 часов после гальванизации для предотвращения водородной хрупкости. Альтернатива — покрытия на основе ламеллярного цинка (Geomet, Dacromet), которые не меняют механические характеристики метизов и обеспечивают стабильный коэффициент трения при затяжке. Гайки и шайбы должны соответствовать классу прочности болта: для крепежа 8.8 применяют гайки не ниже 8-го класса, а увеличенные закаленные шайбы (по ГОСТ 11371) компенсируют неровности опорных поверхностей и снижают риск продавливания фланцев при высоких нагрузках.

Примеры применения в строительстве

Практика показывает, что корректный подбор болтов по нагрузкам напрямую влияет на надежность объекта.

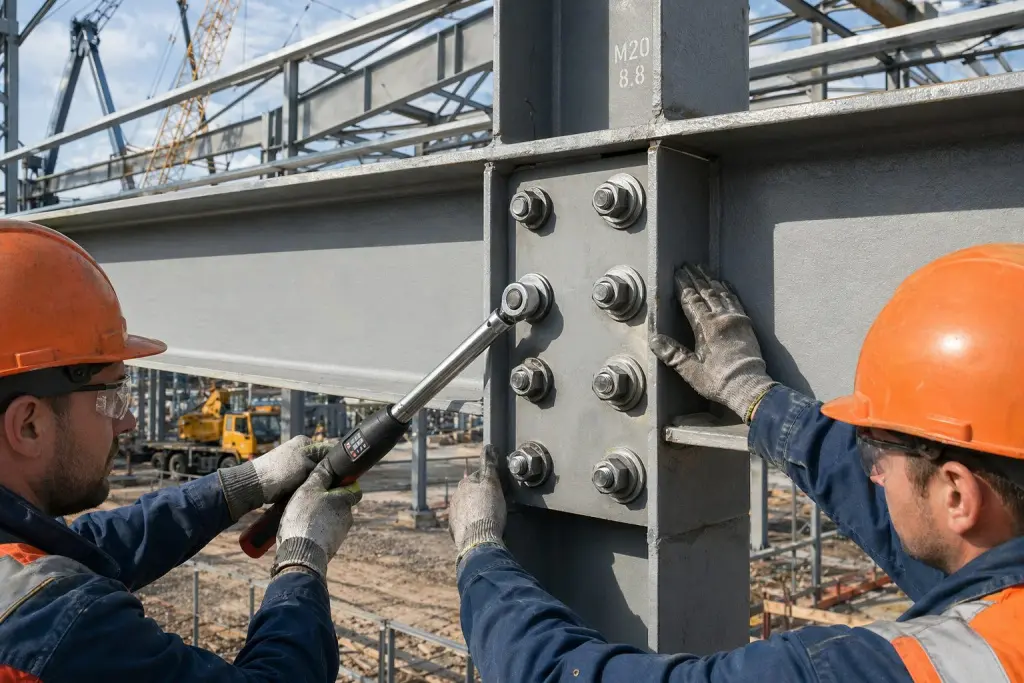

Каркас промышленного здания (г. Подольск, 2024). При монтаже фахверка использованы болты М20 класса 8.8 для соединения ригелей с колоннами. Расчетная нагрузка на узел — 140 кН. По таблице разрушающая нагрузка для М20/8.8 составляет 196 кН, коэффициент запаса — 1,4. С учетом динамических воздействий (крановое оборудование) применен дополнительный контроль момента затяжки и периодический мониторинг соединений.

Анкеровка фасадной системы (ЖК «Серебряный бор», Москва). Для крепления подконструкции вентфасада выбраны нержавеющие болты А4-70 М12. Разрушающая нагрузка — ~84 кН, рабочая ветровая нагрузка на анкер — не более 25 кН. Запас прочности >3,0, что соответствует требованиям СП 20.13330 для ответственных фасадных решений.

Временные конструкции (опалубка перекрытий). Здесь допустимо применение болтов класса 4.6–5.8, так как нагрузки краткосрочные, а демонтаж исключает длительную эксплуатацию. Однако даже в таких случаях таблицы болтов помогают избежать перерасхода метизов и обеспечить безопасность бригад.

Температурный режим эксплуатации вносит корректировки в прочностные характеристики. Углеродистые стали классов 4.6–10.9 при нагреве свыше +300 °C теряют до 30–40 % предела текучести. Для зданий с повышенными требованиями огнестойкости применяют болты с сертифицированной высокотемпературной стабильностью или наносят огнезащитные составы на узлы соединения. В сейсмоактивных регионах и на объектах с циклическими нагрузками расчет ведут по пределу выносливости, который для высокопрочного крепежа составляет 0,5–0,7 от предела текучести при базе испытаний 10⁶ циклов.

Часто задаваемые вопросы

Можно ли использовать таблицу для расчета болтов на срез?

Нет. Приведенные значения относятся к осевому растяжению. Для среза применяют отдельный расчет с учетом площади сечения стержня и коэффициента 0,6–0,7 от предела прочности на разрыв.

Как учесть коррозию при подборе болта?

Для агрессивных сред выбирайте нержавеющие сплавы (A2/A4) или крепеж с горячим цинкованием (толщина покрытия ≥45 мкм). Уменьшайте допустимую нагрузку на 10–15% при длительной эксплуатации во влажной среде.

Где взять актуальные таблицы для нестандартных болтов?

Запрашивайте протоколы испытаний у производителя или обращайтесь к актуальным редакциям ГОСТ, ТУ, европейским стандартам (EN 14399 для высокопрочных комплектов). Проектирование с применением несертифицированных данных несет юридические риски.

Влияет ли способ затяжки на разрушающую нагрузку?

Да. Недостаточная затяжка приводит к ослаблению соединения и усталостному разрушению, избыточная — к пластической деформации резьбы. Используйте динамометрический инструмент и следуйте рекомендациям завода-изготовителя по моменту затяжки.

Допускается повторное использование высокопрочных болтов после демонтажа?

В фрикционных соединениях (на срез болта) СП запрещает повторный монтаж из-за потери предварительного натяга и микронарушений поверхности витков. Для соединений на растяжение или временных конструкций повторное использование допустимо при отсутствии видимых деформаций, коррозии резьбы и подтверждении момента откручивания в пределах проектных значений.

Резюме для профессионала

Таблицы с разрушающими нагрузками — инструмент, требующий компетентного применения. Разрушающая нагрузка задает верхний предел, но безопасное проектирование опирается на допустимые значения с запасом. При подборе крепежа учитывайте не только диаметр и класс прочности, но и условия монтажа, среду эксплуатации, требования нормативной базы.
