Классы прочности болтов, винтов, гаек и шпилек
Надежность резьбового соединения определяется способностью крепежа выдерживать расчетную нагрузку без остаточной деформации и разрушения. Даже при правильном диаметре и шаге резьбы узел может потерять несущую способность из-за несоответствия класса прочности. Понимание маркировки, стандартов и механических характеристик позволяет избежать скрытых рисков в строительстве, ремонте и машиностроении.
Механические характеристики крепежа и их стандартизация
Классы прочности — это установленная система обозначений, отражающая предел прочности при растяжении, предел текучести и соотношение между ними. Для болтов, винтов и шпилек действуют стандарты ISO 898-1 и ГОСТ 1759.4. Для гаек — ISO 898-2 и ГОСТ 1759.5. В строительных металлоконструкциях применяются также специализированные нормы, включая ГОСТ Р 52644 для высокопрочных болтов.
Маркировка болтов и шпилек состоит из двух чисел, разделенных точкой: 4.8, 5.8, 8.8, 10.9, 12.9:
- Первое число, умноженное на 100, определяет минимальный предел прочности на разрыв в мегапаскалях.
- Второе число — отношение предела текучести к пределу прочности.
Например, класс 10.9 означает:
- предел прочности не менее 1000 МПа;
- предел текучести — 0,9 × 1000 = 900 МПа.
Предел текучести — это напряжение, при котором металл начинает необратимо деформироваться. Для расчетов соединений этот параметр имеет решающее значение, поскольку превышение предела текучести приводит к вытяжке болта и ослаблению затяжки.
Кроме растяжения, в работе крепежа учитываются:
- сопротивление срезу;
- усталостная прочность;
- ударная вязкость;
- твердость после термообработки.
Чем выше класс прочности, тем более сложный режим закалки и отпуска применяется при производстве. Повышается прочность крепежа, однако уменьшается относительное удлинение. Это влияет на поведение соединения при вибрации и динамических нагрузках.

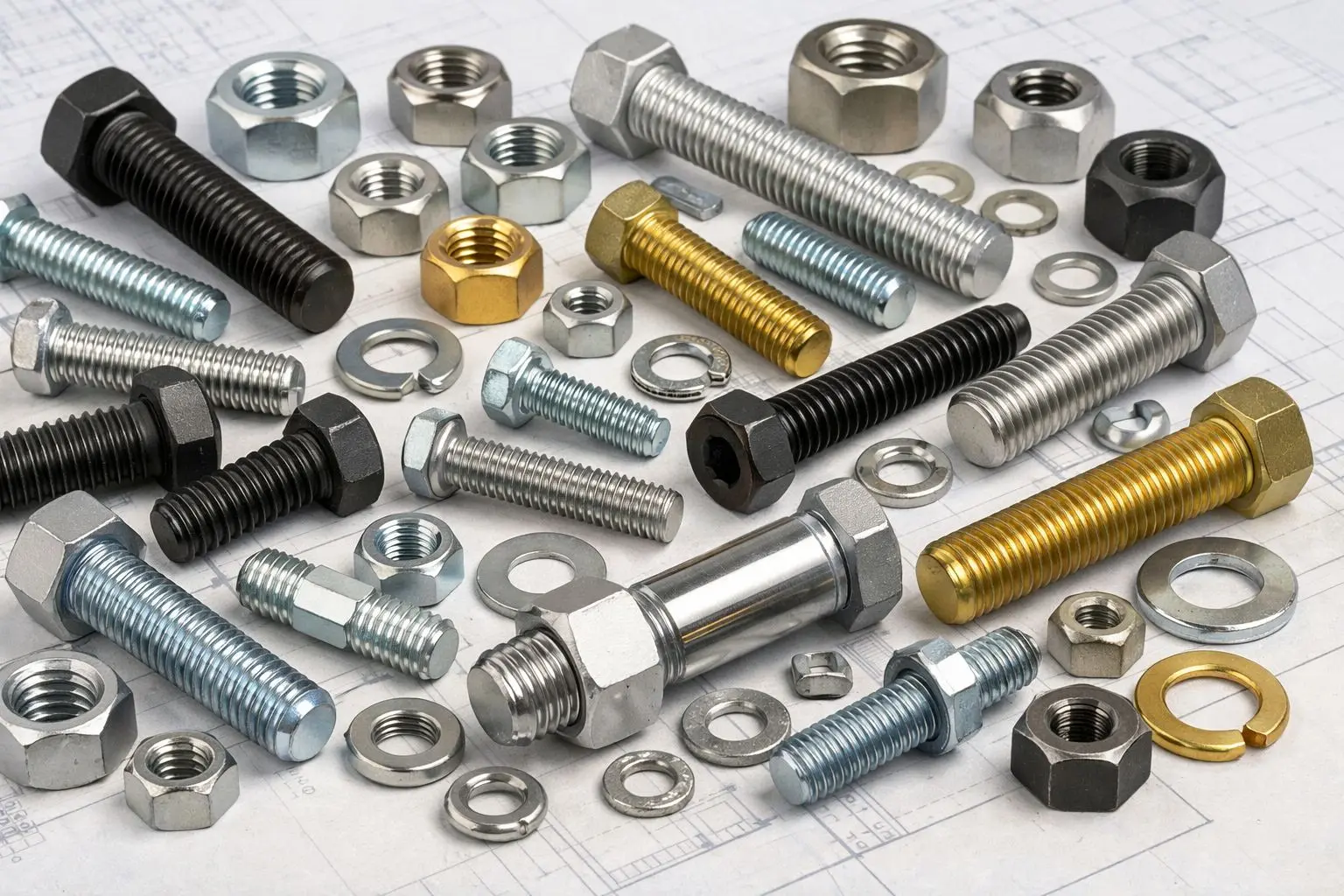

Классификация болтов и винтов по стандартам и материалам
Крепеж различают по нормативной базе, технологии изготовления и материалу.
По стандартам распространены:
- ISO — международная система;
- ГОСТ — применяемая в странах ЕАЭС;
- DIN — немецкие нормы, широко используемые в промышленности.
По материалу болты и винты изготавливаются из:
- углеродистой конструкционной стали;
- легированной стали;
- нержавеющей стали (A2, A4);
- жаропрочных и коррозионностойких сплавов.
Для нержавеющего крепежа действует отдельная маркировка, например, A2-70. Буква обозначает тип стали, число — предел прочности (700 МПа). Механические свойства таких изделий отличаются от углеродистых болтов классов 8.8 или 10.9, несмотря на схожие цифровые значения.
По способу изготовления крепеж бывает:
- холодной высадки;
- горячей штамповки;
- точной механической обработки.
Технология влияет на структуру металла и эксплуатационные характеристики. Холодная высадка обеспечивает высокую повторяемость размеров и прочности.
Классы прочности болтов: характеристики и области применения
Болты используются в силовых соединениях, где нагрузка передается через стержень и резьбу. Подбор класса прочности определяется расчетной нагрузкой и условиями эксплуатации.
Распространенные классы:
- 4.8 — применяется в легких конструкциях, бытовом ремонте, монтаже мебели;
- 5.8 — используется в ненагруженных металлических соединениях;
- 8.8 — стандарт для каркасов зданий, опор, промышленного оборудования;
- 10.9 — применяется в узлах с высокой статической и переменной нагрузкой;
- 12.9 — используется в машиностроении, гидравлических системах, ответственных механизмах.
Болты 8.8 являются наиболее универсальными в строительстве. Они обеспечивают достаточный запас прочности при умеренной пластичности. В металлоконструкциях широко применяются болтовые соединения с контролируемым преднатягом.
Высокопрочные болты (10.9 и выше) востребованы:
- в мостовых конструкциях;
- в тяжелом машиностроении;
- в узлах автотранспорта;
- в крановом оборудовании.
Следует учитывать, что болты высокого класса чувствительны к качеству поверхности резьбы и условиям смазки при затяжке. Несоблюдение рекомендованного момента может привести к локальному превышению напряжений.

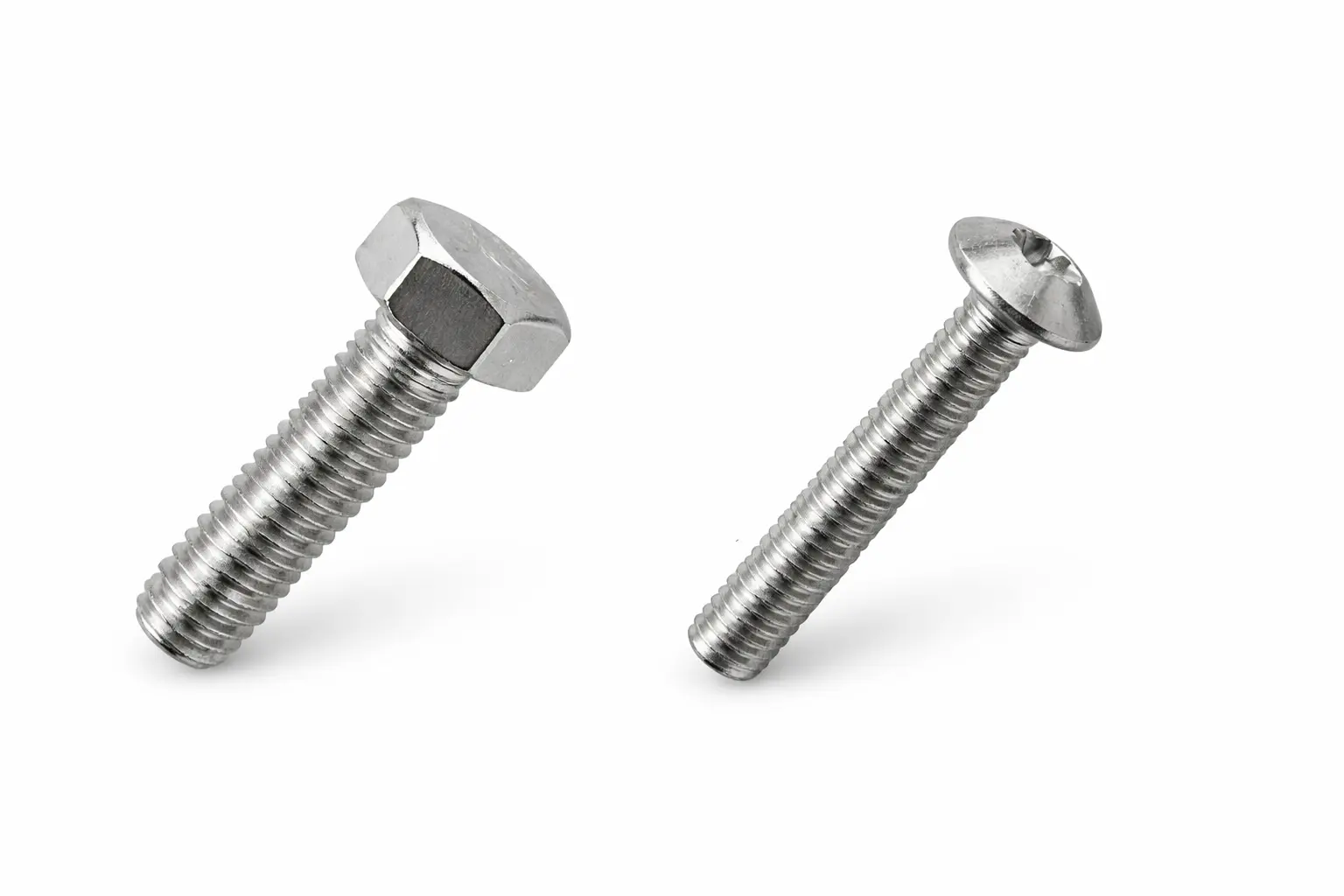

Классы прочности винтов и особенности их использования
Винты отличаются конструктивно: они вкручиваются в резьбовое отверстие без применения гайки. Это изменяет распределение нагрузки в соединении.
Классы прочности винтов соответствуют ISO 898-1 и аналогичны болтам. Однако при выборе учитывают:
- материал детали с внутренней резьбой;
- глубину зацепления;
- тип головки;
- способ передачи крутящего момента.
Винты классов 4.8 и 5.8 применяются при сборке металлических корпусов и каркасных элементов. Класс 8.8 подходит для оборудования и станков средней нагрузки.
Винты 10.9 и 12.9 используются:
- в редукторах;
- в двигателях;
- в прессовом оборудовании;
- в узлах с ограниченным пространством, где требуется высокая прочность при малом диаметре.
При использовании высокопрочного винта в мягком материале возможен срыв внутренней резьбы. В таких случаях применяют резьбовые вставки или переходят на шпильки с гайками, что обеспечивает равномерное распределение напряжений.
Дополнительный фактор — трение в резьбе. При закручивании винта значительная часть усилия затяжки расходуется на преодоление трения, поэтому точность контроля момента имеет значение для достижения расчетного преднатяга.

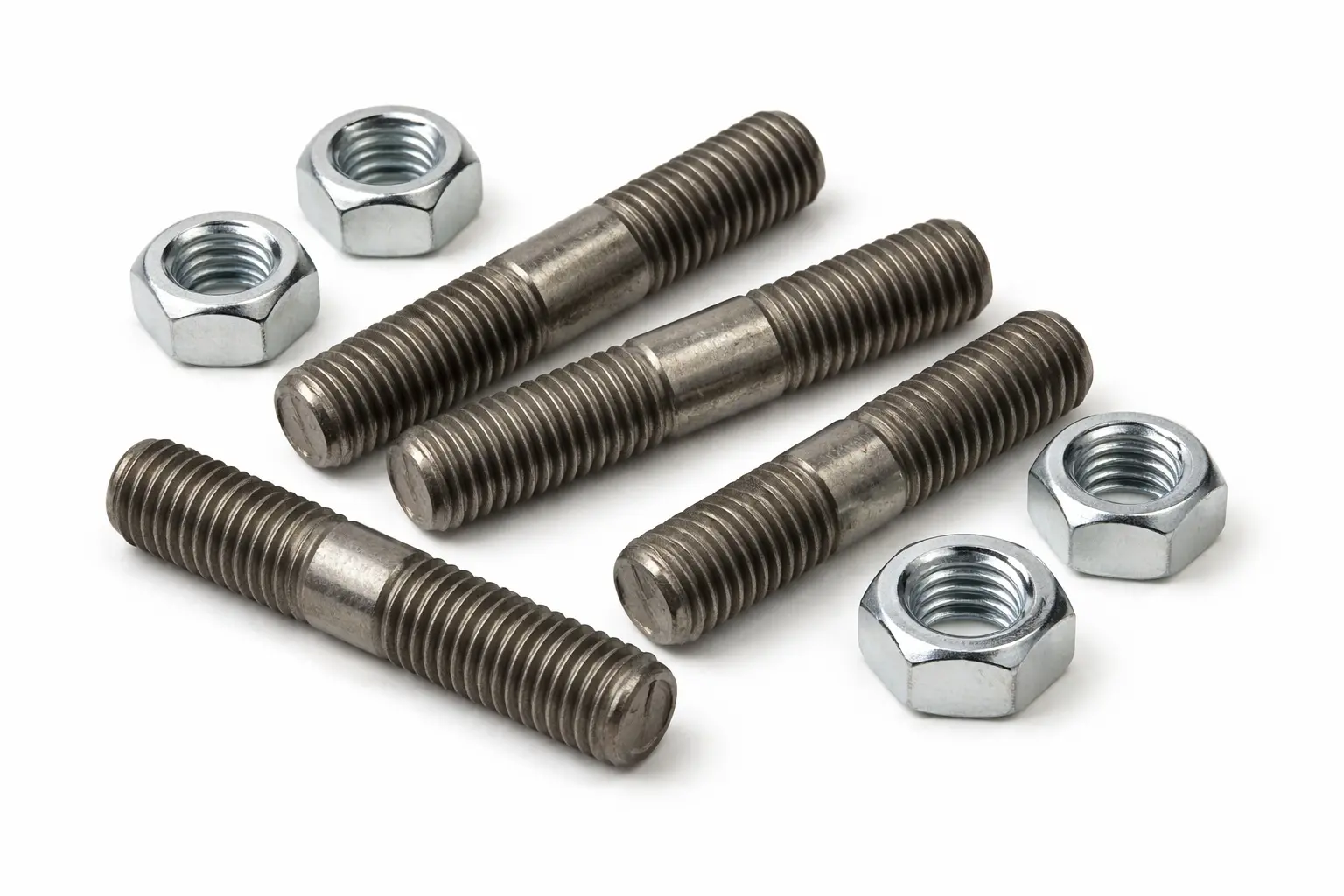

Гайки и шпильки: взаимосвязь прочности элементов соединения
Гайка должна соответствовать классу болта или шпильки. Если установить гайку более низкого класса, разрушение произойдет по резьбе гайки при нагрузке, не достигающей расчетных значений болта.
Обозначение гаек состоит из одного числа:
- 5 — для болтов до 5.8;
- 8 — для болтов до 8.8;
- 10 — для болтов до 10.9;
- 12 — для болтов 12.9.
В высоконагруженных узлах применяются гайки с контролируемой твердостью и геометрией резьбы. В строительстве используются также самоконтрящиеся гайки и гайки с нейлоновыми вставками для предотвращения самоотвинчивания.
Шпильки представляют собой стержни с резьбой на обоих концах или по всей длине. Их преимущества:
- равномерное распределение нагрузки по резьбе;
- снижение износа корпуса детали;
- удобство обслуживания оборудования.
Шпильки классов 8.8 и 10.9 широко применяются во фланцевых соединениях трубопроводов и энергетического оборудования. В таких узлах важна равномерная затяжка по схеме, чтобы избежать перекоса и утечки среды.
Практика подбора класса прочности для различных условий
Выбор крепежа начинается с определения расчетной нагрузки. В строительстве расчет ведется по нормативным документам с учетом коэффициентов запаса. В бытовом ремонте ориентируются на предполагаемую нагрузку и характеристики материала основания.
При подборе учитывают:
- статическую или динамическую нагрузку;
- цикличность нагружения;
- воздействие вибрации;
- температурный диапазон;
- коррозионную среду.
Для металлических каркасов зданий обычно применяются болты 8.8. В оборудовании с ударными нагрузками целесообразен класс 10.9. В мебельных конструкциях достаточно 4.8 или 5.8.
В агрессивной среде используют нержавеющие болты A2 или A4. Для морской воды и химически активных сред предпочтителен A4. Следует учитывать, что прочность крепежа из нержавеющей стали ниже, чем у закаленных болтов 10.9 аналогичного диаметра.
Температурный фактор также влияет на выбор. При повышенных температурах прочностные характеристики углеродистой стали снижаются. В энергетике применяются специальные жаропрочные шпильки.
Контроль момента затяжки выполняется динамометрическим инструментом. Ориентировочные значения определяются по таблицам ISO и ГОСТ с учетом диаметра, класса прочности и коэффициента трения.
Дополнительные аспекты эксплуатации крепежа
На долговечность соединения влияет качество поверхности и защитное покрытие. Оцинкованный крепеж устойчив к коррозии, однако при горячем цинковании возможно изменение размеров резьбы, что учитывается при подборе гайки.
Распространенные покрытия:
- гальваническое цинкование;
- горячее цинкование;
- фосфатирование;
- оксидирование;
- цинк-ламельные покрытия.
При использовании высокопрочных болтов необходимо учитывать риск водородной хрупкости, особенно после гальванического покрытия. Для изделий класса 10.9 и 12.9 применяются специальные технологии обработки.
В соединениях с переменной нагрузкой оценивается усталостная прочность. Наличие концентраторов напряжений, повреждений резьбы или коррозии снижает ресурс узла.
Заключение
Классы прочности болтов, винтов, гаек и шпилек определяют расчетную надежность резьбовых соединений в строительстве и промышленности. Соответствие стандартам ISO и ГОСТ, правильное сочетание элементов соединения и учет условий эксплуатации позволяют обеспечить стабильную работу конструкции. Подбор крепежа основывается на механических характеристиках, типе нагрузки и среде применения. Только системный подход к выбору крепежа гарантирует долговечность и безопасность узла.
