Дюбеля для гипсокартона: выбор и установка

Какие бывают дюбели для гипсокартона

Рынок предлагает несколько конструктивных решений, и каждое из них рассчитано на определенный сценарий применения. Путаница в типах крепежа — одна из самых частых причин аварийного обрушения навесных конструкций.

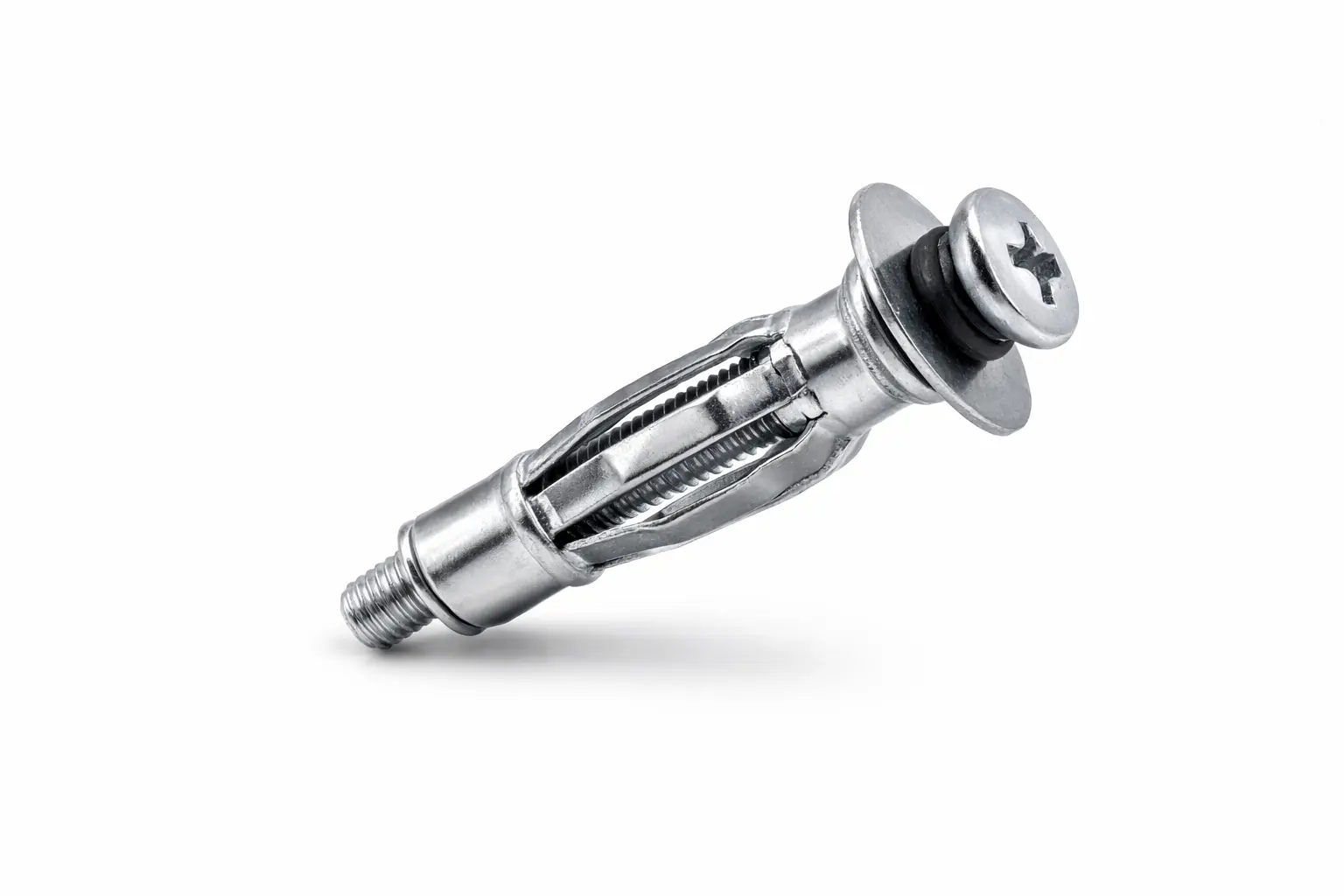

Дюбель-бабочка (складной дюбель)

Один из самых узнаваемых типов. Выглядит как пластиковая или металлическая гильза с лепестками, которые при затяжке шурупа раскрываются с обратной стороны листа, образуя распорную площадку. За эту характерную форму его и прозвали «бабочкой» или «молли» (в случае металлической версии).

Пластиковые бабочки подходят для легких нагрузок — картин, небольших полочек, крюков для одежды. Металлический вариант (Molly bolt) выдерживает значительно больше и применяется там, где нужно повесить нечто весомое: телевизионные кронштейны, тяжелые светильники, карнизы с плотными шторами. Грузоподъемность металлической бабочки в зависимости от диаметра и качества исполнения составляет от 15 до 50 кг на точку крепления.

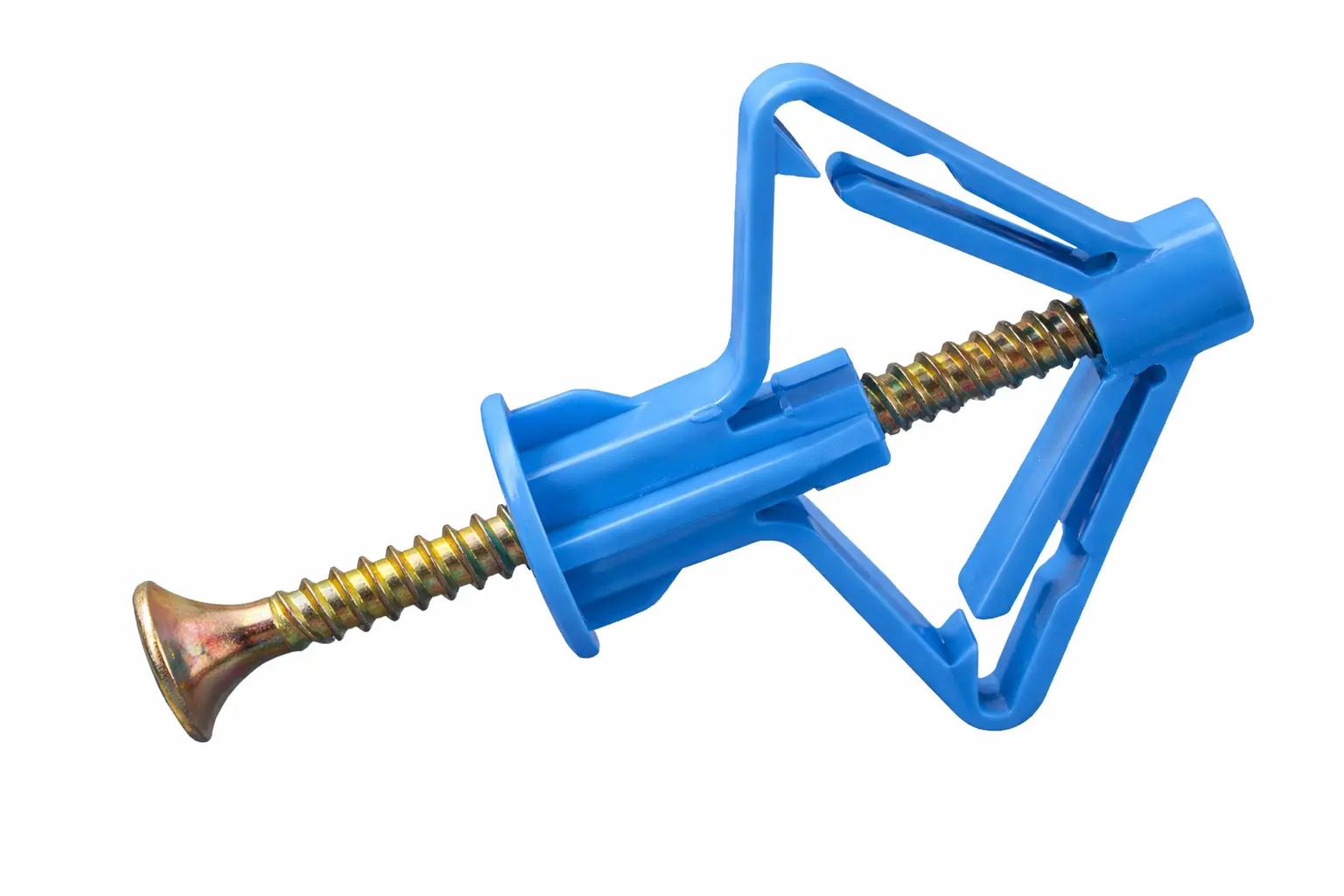

Дюбель-зонтик (дюбель с распорными крыльями)

Конструктивно напоминает бабочку, но крылья у него длиннее и при раскрытии образуют более широкую опорную площадь. Это снижает удельное давление на хрупкий гипс и позволяет использовать крепеж в местах с ослабленным основанием — например, вблизи стыков листов или в нижней части стены. Чаще всего встречается в пластиковом исполнении.

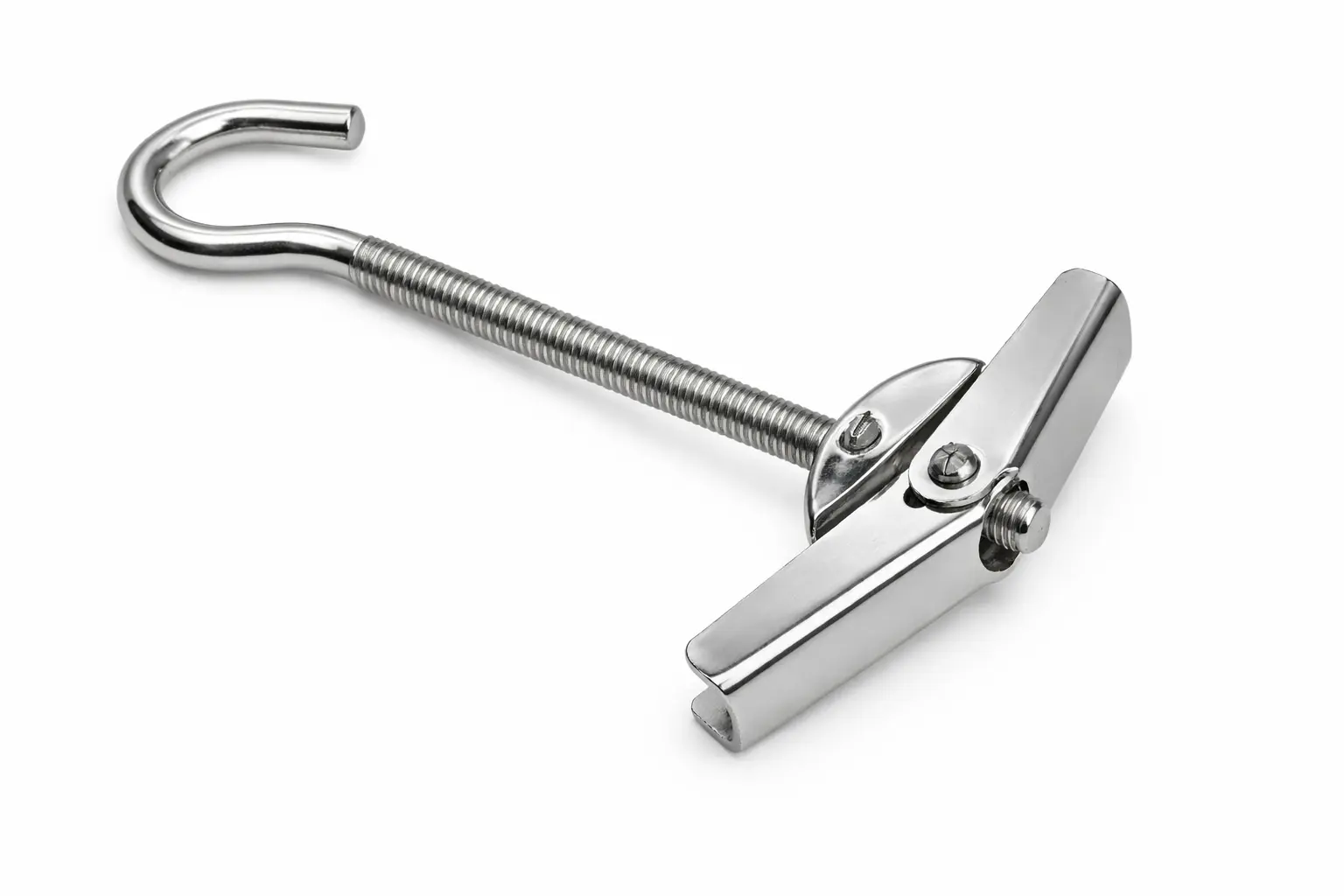

Дюбель-пружина (toggle bolt)

Металлический дюбель с откидной пружинной планкой. Принцип работы: планка складывается, вводится в отверстие, затем под действием пружины раскрывается и прижимается к внутренней поверхности листа. При затяжке болта конструкция намертво фиксируется. Этот тип обеспечивает одну из наибольших грузоподъемностей среди всего крепежа для пустотелых оснований — до 70 кг при правильном подборе размера.

Единственный серьезный недостаток: если болт выкрутить, планка падает в полость стены и крепеж уже не восстановить — отверстие придется заглушать и сверлить новое.

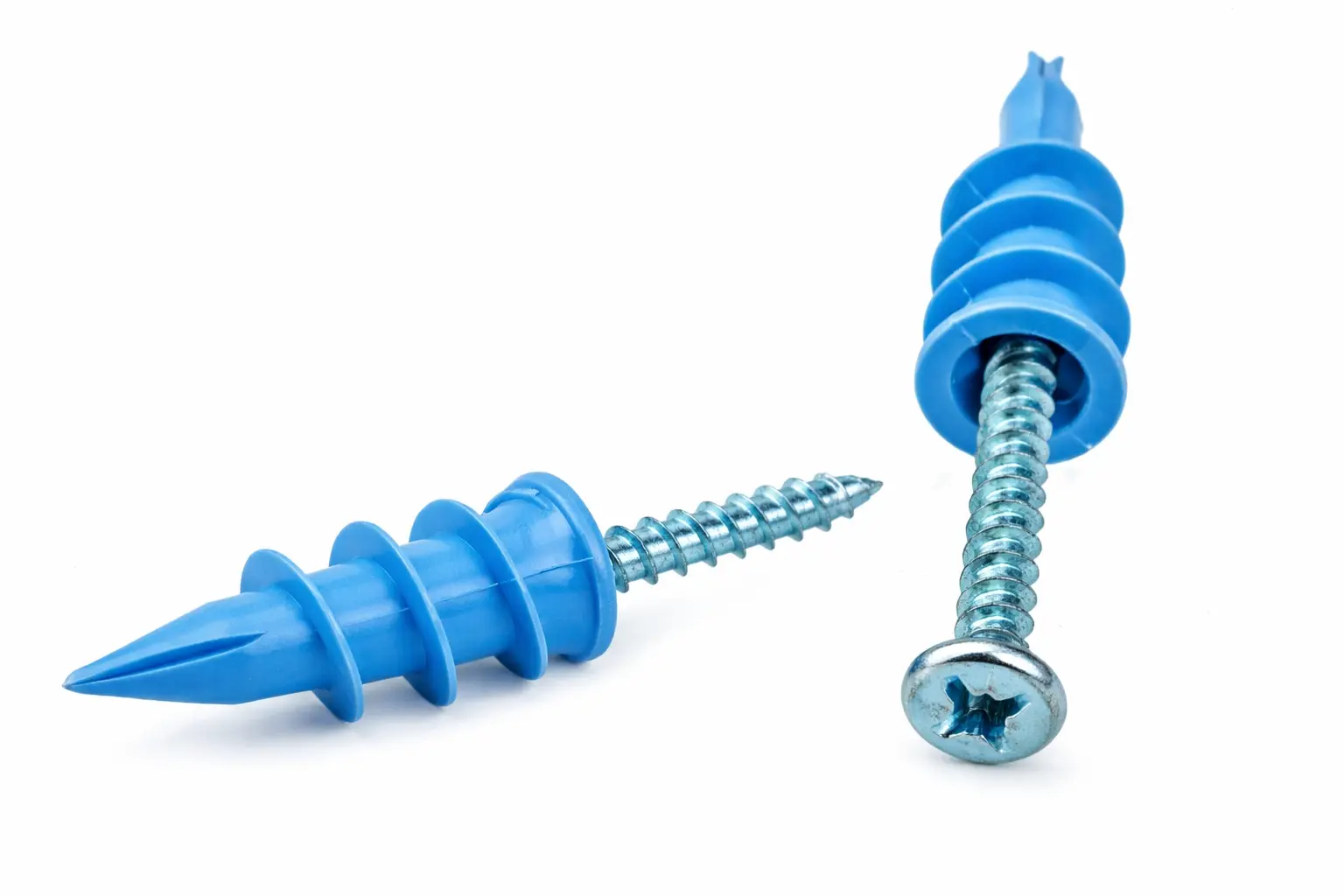

Самозасверливающийся дюбель (дюбель-саморез типа Driva)

Выглядит как крупный саморез с широкой шляпкой и особой резьбой. Вкручивается непосредственно в гипсокартон без предварительного сверления отверстия — достаточно приставить к поверхности и начать закручивать отверткой или шуруповертом. Резьба нарезает себе путь в материале и надежно удерживает крепеж за счет широкого шага витков.

Этот тип удобен в ситуациях, когда нет доступа к дрели или сверлу нужного диаметра, а также при небольших объемах работ. Грузоподъемность — от 5 до 25 кг в зависимости от диаметра и материала (пластик или цинк).

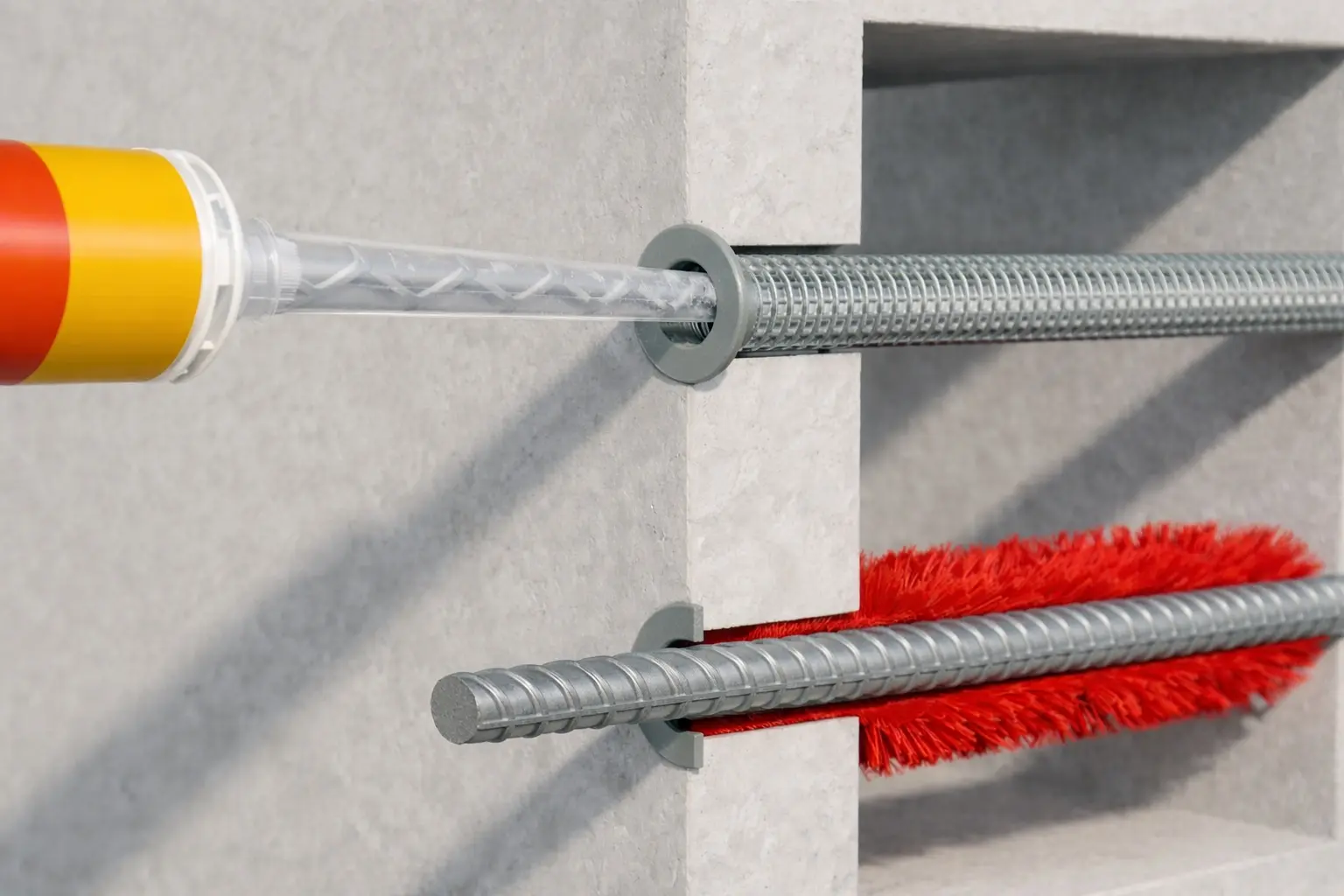

Химический анкер

Технически это не дюбель в классическом понимании, но в ряде задач — незаменимое решение. В отверстие вводится специальная двухкомпонентная смола, затем вставляется резьбовая шпилька. После полимеризации состав заполняет пустоты и создает монолитное соединение. Применяется при максимальных нагрузках, когда механические дюбели исчерпали свои возможности. Распространен при монтаже тяжелого оборудования на гипсокартонных перегородках, усиленных профилем.

Как выбрать дюбели для гипсокартона

Выбор крепежа определяется тремя переменными: характером нагрузки, толщиной листа и условиями эксплуатации. Пренебрежение хотя бы одним из этих факторов ведет к отказу крепления.

Характер и величина нагрузки

Нагрузки на крепеж делятся на статические и динамические. Статическая — постоянный вес подвешенного предмета: картина, полка с книгами, зеркало. Динамическая — переменная нагрузка с рывками и вибрацией: карниз, за который регулярно тянут, настенный держатель для велосипеда, кронштейн турника.

Для статических нагрузок до 5–8 кг достаточно пластикового самозасверливающегося дюбеля или пластиковой бабочки. От 8 до 25 кг — металлическая бабочка или дюбель-пружина. Свыше 25 кг — только дюбель-пружина увеличенного диаметра, металлический молли или химический анкер. При динамических нагрузках следует увеличивать расчетную грузоподъемность крепежа минимум вдвое относительно фактического веса.

Помимо этого, следует учитывать распределение нагрузки: одна точка крепления под 20 кг — это риск, тогда как четыре точки по 5 кг каждая — надежная и безопасная конструкция.

Толщина и тип гипсокартона

Стандартный лист имеет толщину 12,5 мм. Также встречаются листы 9,5 мм (потолочный вариант) и 15 мм (усиленный). Длина рабочей части дюбеля подбирается так, чтобы при раскрытии он уверенно упирался в обратную сторону листа, не проваливаясь в полость.

Для листов 9,5 мм выбирают дюбели с минимальной длиной рабочей части. Для 12,5 мм — стандартные размеры. Для 15 мм и двойной обшивки (суммарная толщина до 25 мм) потребуется крепеж с удлиненной гильзой.

Отдельный случай — влагостойкий гипсокартон (ГКЛВ) в санузлах и кухнях. Его механические характеристики схожи с обычным ГКЛ, но крепеж в таких помещениях должен быть из нержавеющей стали или оцинкован. Коррозия металлических компонентов дюбеля — медленный, но верный путь к разрушению соединения.

Условия эксплуатации

• Сухие жилые помещения — подходит любой тип крепежа, включая пластиковые варианты.
• Влажные зоны (ванная, кухня) — только металлический крепеж с антикоррозионным покрытием.
• Зоны с вибрацией (рядом с дверями, лестничными пролетами) — предпочтительны дюбели-пружины и металлические бабочки, поскольку их конструкция устойчива к ослаблению при вибрационных воздействиях.
• Потолочные конструкции — только металлический крепеж с запасом прочности не менее трехкратного от веса подвешиваемого объекта, поскольку при обрыве предмет падает вертикально вниз.

Установка дюбелей для гипсокартона

Монтаж крепежа в гипсокартон — процедура, в которой точность и последовательность действий решают все. Ошибка на любом этапе сводит на нет даже самый качественный дюбель.

Подготовка к монтажу

Прежде чем сверлить, необходимо убедиться, что в выбранном месте нет металлического профиля, электропроводки или труб. Металлодетектор или трассоискатель избавят от неприятных сюрпризов. Если профиль обнаружен — это удача: крепление непосредственно в стальной профиль через лист гипсокартона дает на порядок более высокую надежность, чем любой дюбель в пустоте.

Для работы потребуются:

• дрель или шуруповерт с регулировкой оборотов;
• сверла по гипсокартону подходящего диаметра (для дюбелей с предварительным сверлением);
• отвертка с подходящим шлицем;
• карандаш и рулетка для разметки;
• детектор скрытой проводки.

Пошаговый монтаж

Шаг 1. Разметка. Отмечают точки крепления с учетом симметрии и распределения нагрузки. Для тяжелых предметов минимальное расстояние между точками крепления — 150 мм, иначе листы гипсокартона могут растрескаться между отверстиями.

Шаг 2. Сверление. Диаметр отверстия подбирают строго по маркировке дюбеля. Отверстие меньше номинала не даст дюбелю правильно войти; больше — он не будет держать. Дрель ставят в режим без удара — ударный режим крошит хрупкий гипс и разрушает кромку отверстия. Глубина сверления равна длине дюбеля.

Шаг 3. Установка дюбеля. Дюбель вставляют в отверстие и при необходимости досылают легкими ударами резиновой киянки — металлический молоток использовать нельзя, он разрушает шляпку крепежа. Дюбели-бабочки и дюбели-зонтики должны войти вровень с поверхностью листа.

Шаг 4. Затяжка. Шуруп вкручивают равномерно, без рывков. Момент, когда лепестки бабочки или крылья зонтика раскрываются с обратной стороны, ощущается как характерное увеличение сопротивления. После этого нужно сделать еще несколько оборотов до плотного прижима шляпки к листу. Перетягивать нельзя: избыточный момент вдавит шляпку в гипс и разрушит посадочное место.

Для самозасверливающихся дюбелей типа Driva сверление не нужно. Дюбель ставят перпендикулярно поверхности и вкручивают шуруповертом на минимальных оборотах до упора шляпки в лист.

Частые ошибки при установке

Большинство аварий с гипсокартонными конструкциями объясняются несколькими типичными просчетами, которые встречаются даже у опытных мастеров:

• Использование обычных пластиковых дюбелей. Дюбели-клинья типа S или RawlPlug, предназначенные для бетона и кирпича, в гипсокартоне не работают. Им не во что распираться — полость между листом и основной стеной не дает точки опоры. Такой крепеж держится только за счет трения в гипсе и вырывается при минимальной нагрузке.
• Неверный диаметр отверстия. Отверстие, рассверленное шире нужного хотя бы на 1–2 мм, лишает дюбель возможности нормально зафиксироваться. Если это произошло — место крепления следует сместить, а старое отверстие зашпаклевать.
• Перетяжка шурупа. Усердное затягивание воспринимается как гарантия надежности, но на деле разрушает опорную площадку. Шляпка дюбеля уходит в мягкий гипс, и конструкция начинает держаться «на честном слове». Затягивать нужно до плотного прилегания, не более.
• Игнорирование расстояния до края листа. Крепеж ближе 50 мм от края или стыка листов создает риск скола гипса. При нагрузке материал просто обламывается вдоль линии ослабления.
• Недооценка нагрузки. Самая частая причина обрушений — уверенность в том, что «полочка легкая». Полка становится тяжелой, когда на ней появляются книги, вазоны или посуда. Крепеж следует выбирать с запасом минимум 30–40% к расчетной нагрузке.

Советы по уходу за конструкциями из гипсокартона

Долговечность гипсокартонных перегородок и подвесных элементов во многом определяется правильной эксплуатацией. Сам по себе гипсокартон — материал не требовательный, но имеющий четкие границы допустимых воздействий.

• Механические нагрузки на стену следует распределять равномерно. Если на одном участке сосредоточено несколько точек крепления, между ними должно оставаться не менее 100–150 мм. Со временем вибрации и микросмещения при температурных колебаниях ослабляют посадку крепежа — раз в год рекомендуется проверять затяжку шурупов и, при необходимости, подтягивать их.
• Влага — главный враг гипсокартона. Даже в помещениях, не относящихся к влажным зонам, протечки с верхних этажей или конденсат в местах с нарушенной теплоизоляцией постепенно размягчают гипсовый сердечник. Намокший гипсокартон теряет прочность, и дюбели в нем держат значительно хуже. При обнаружении следов намокания (пятна, деформация поверхности, шелушение краски) следует устранить источник влаги и оценить состояние крепежа до восстановления отделки.

Если в гипсокартонной конструкции планируется увеличить нагрузку — добавить полки, перевесить более тяжелый предмет — не стоит рассчитывать на уже установленный крепеж. Существующие точки крепления уже «обработаны» нагрузкой, и их остаточный ресурс сложно оценить без демонтажа. Разумнее выбрать новое место или установить дополнительные дюбели рядом с прежними.

Периодическая ревизия конструкций особенно актуальна для потолочных элементов: светильников, карнизов, декоративных балок. Они находятся вне прямого поля зрения, и постепенное ослабление крепежа остается незамеченным до аварийной ситуации. Визуальный осмотр раз в сезон — достаточная мера предосторожности.

Правильный выбор дюбеля для гипсокартона и точное следование технологии монтажа — это не формальность, а условие безопасной и долговечной конструкции. Крепеж, подобранный под конкретную задачу, установленный без спешки и перегрузок, прослужит столько же, сколько сам гипсокартон.
