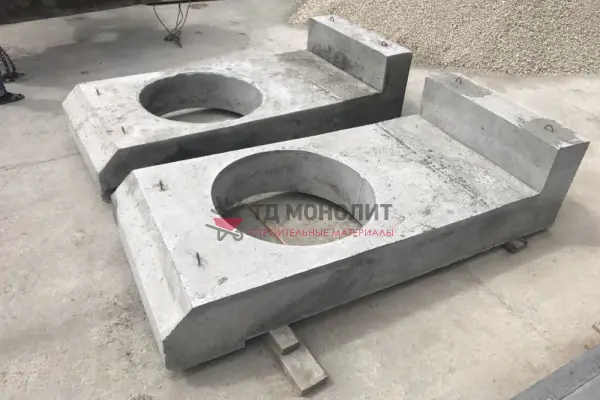

Портальные стенки

Портальные стенки представляют собой железобетонные элементы, предназначенные для оформления и укрепления входных и выходных участков водопропускных и инженерных каналов. Эти изделия устанавливаются по торцам труб, звеньев или прямоугольных лотков и формируют жёсткую портальную конструкцию, препятствующую размыву, обрушению откосов и осыпанию грунта в зону водотока.

ЖБИ-стенки такого типа воспринимают не только давление грунта и воды, но и временные нагрузки от транспорта, сезонных подвижек почвы, воздействия осадков и температурных колебаний. Использование порталов позволяет повысить устойчивость всей водоотводной системы, особенно на участках пересечения дорог, путей, инженерных магистралей с естественными или искусственными водотоками.

Характеристики и особенности

• Материал: армированный тяжёлый бетон, устойчивый к влаге, промерзанию, истиранию и агрессивным средам.
• Длина: от 1850 до 3570 мм — определяется типом сопрягаемого звена и шириной канала.
• Высота и ширина: варьируются в зависимости от конфигурации системы, параметров трассы и глубины укладки.
• Вес: от 1125 до 5200 кг — укладка выполняется с применением грузоподъёмной техники.
• Конструкция: монолитные фасонные элементы прямоугольного сечения, с упором в грунт или фундаментную плиту. Имеют выступы, углы сопряжения, пазы для установки с лотками, трубами и звеньями.
• Армирование: сварной стальной каркас внутри тела изделия. Обеспечивает устойчивость к изгибу, давлению и температурным деформациям.
• Функции: удержание откоса, направление потока, защита от размыва и растекания воды.
• Установка: осуществляется в комплекте с другими элементами системы — звеньями ЗК, откосными стенками, плитами основания.

Для чего используются

Портальные стенки используются в составе сборных водопропускных и дренажных систем:

• для оформления входа и выхода водопропускных труб под дорогами, переездами, железнодорожными полотнами;
• в составе ливневых или мелиоративных каналов;
• при строительстве мостов, водоотводов, временных и постоянных переходов;
• на участках с нестабильным грунтом, где требуется укрепить торцы конструкции и предотвратить их разрушение.

Такие элементы особенно важны при открытой прокладке систем с выходом в естественный рельеф — балки, кюветы, русла. Они предотвращают попадание грунта в канал, обеспечивают постоянную геометрию входа/выхода и позволяют направить поток в заданном направлении.

Как изготавливаются

Изделия изготавливаются на заводе из тяжёлого бетона методом вибролитья. Перед заливкой в форму устанавливается пространственный арматурный каркас. Геометрия формы заранее соответствует сопряжениям с другими элементами системы.

После формовки бетон уплотняется, изделия проходят цикл выдержки, набор прочности, сушку. Затем выполняется контроль геометрических размеров, массы, плотности. При необходимости возможно нанесение гидрофобизирующих составов или установка монтажных петель.

Поверхности сопряжения обрабатываются с высокой точностью — для плотной состыковки с трубами, плитами и стенками без подгонки на объекте. Изделия комплектуются по спецификации проекта и готовы к быстрой укладке.

Условия заказа и доставки

ТД «Монолит» предлагает портальные стенки длиной от 1850 до 3570 мм и массой от 1125 до 5200 кг. В наличии типовые элементы для сопряжения с круглыми и прямоугольными каналами. Возможно изготовление по индивидуальным проектам или поставка комплектом вместе с фундаментными плитами, звеньями, откосными стенками.

Минимальный заказ — от 10 000 рублей. Доставка осуществляется собственным транспортом, предусмотрена выгрузка. Возможна отправка по регионам через транспортные компании. Менеджеры проконсультируют по подбору размеров, количеству, схеме соединения и срокам поставки.
